Hướng dẫn sử dụng máy thu phát sóng vô tuyến điện hàng không ICOM IC-A24

MÁY THÔNG TIN THU PHÁT SÓNG VÔ TUYẾN ĐIỆN
BĂNG TẦN SỐ HÀNG KHÔNG ICOM IC-A24 (MÁY ĐIỆN ĐÀM VÔ TUYẾN HÀNG KHÔNG)
VTS - VIET TECHNICAL SOLUTION JSC ICOM
Authorized Distributor and Warranty in Vietnam
www.vtsolution.vn
----

PHẦN I

CÁC LƯU Ý QUAN TRỌNG DÀNH CHO NGƯỜI SỬ DỤNG

  • Hãy đọc kỹ những hướng dẫn trong tài liệu hướng dẫn này.
  • Hãy bảo quản tài liệu này để sử dụng hiệu quả.

CẢNH BÁO: KHÔNG BAO GIỜ cầm máy để bộ phận anten quá gần hạy chạm vào bất cứ bộ phận nào của cơ thể người sử dụng, đặc biệt là mặt, mắt khi phát sóng.Máy điện đàm hàng không sẽ hạt động tố ưu khi bộ phận Microphone cách miệng từ 5-10cm và máy cầm theo chiều đứng.

CẢNH BÁO: KHÔNG BAO GIỜ vận hành máy với bộ tai nghe microphone chuyên dụng hoặc các phụ kiện âm thanh khác mà đặt mức âm lượng quá lớn. Các chuyên gia về tai (sức khỏe) hướng dẫn kỹ về việc tránh các nguồn âm thanh quá lớn liên tục. Khi bạn cảm thấy, nghe thấy có các âm thanh vo ve khi vận hành máy, hãy lập tức giảm âm lượng hoặc tắt máy.

KHÔNG BAO GIỜ nối nguồn điện xoay chiều (AC) vào ngõ cấp điện vào máy hoặc nguồn điện lớn hơn 11.5V DC nằm phía sau máy thu phát. Điều này có thể gây ra cháy hoặc làm hư hỏng máy Icom.

KHÔNG BAO GIỜ nối với nguồn điện có cầu chì lớn hơn 5A vì khi gắn sai cực điện, cầu chì này sẽ đứt tránh làm hỏng máy. Hoặc bạn có thể chọn mua loại nguồn có chức năng chống gắn sai cực điện nguồn, chống chạm.

KHÔNG BAO GIỜ ngắn mạch pin sạc (ắc quy khô) của máy. Chú ý không để các vật kim loại gần 2 cực của pin sạc nhằm tránh hiện tượng cảm ứng.

TRÁNH cho phép trẻ em chơi với thiết bị thu phát sóng vô tuyến.

TRÁNH vận hành máy gần thiết bị có khả năng nỗ mà không được bọc bảo vệ hoặc trong môi trường dễ nổ.

TRÁNH sử dụng hoặc đặt các máy Icom bị ánh sáng mặt trời chiếu trực tiếp vào và trong khu vực với nhiệt độ dưới -10°C (+14°F) hoặc cao hơn 60°C (+140°F).

Không sử dụng các pin sạc hoặc bộ sạc không có nhãn hiệu Icom do khả năng ảnh hưởng đến tuổi thọ, khả năng hoạt động của máy. Việc sử dụng các phụ kiện trên có thể ảnh hưởng đến chính sách bảo hành.

Ngay khi máy Icom đã tắt, vẫn còn một dòng điện cực nhỏ chạy trong mạch. Nếu không sử dụng máy trong thời gian dài, nên tháo pin ra khỏi máy và giữ máy và pin trong điều kiện thoáng, mát

Đăng ký tần số: Người sử dụng máy phải đăng ký tần số và đăng ký sử dụng máy tại địa phương trước khi dùng máy theo quy định của Nhà nước. Nếu bạn đã có tần số hợp pháp, cài đặt máy theo tần số và sử dụng.

CHÚ Ý: Lần đầu tiên sử dụng, bạn cần phải sạc pin BP-210N thật đầy (Khoảng 11 giờ) nhưng không quá 12 giờ với bộ sạc gắn tường đi kèm. Nếu sử dụng bộ sạc nhanh (BC-144N), thời gian sạc đầy pin BP-210N là 2 giờ.

PHẦN II

HƯỚNG DẪN SỬ DỤNG MÁY THU PHÁT SÓNG VÔ TUYẾN ĐIỆN HÀNG KHÔNG ICOM IC-A24

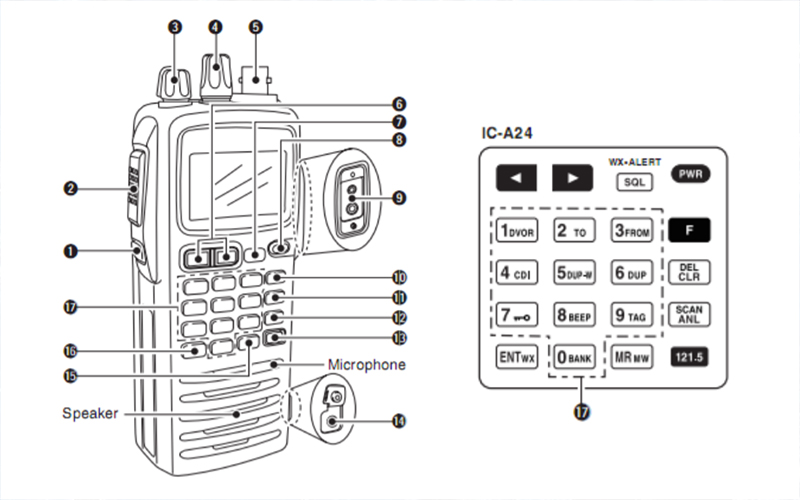

I. CHỨC NĂNG CÁC NÚT TRÊN MÁY



1. BACKLIGHT SWITCH [LIGHT]: Dùng để tắt/mở đèn nền cho màn hình hiển thị.

2. PTT SWITCH [PTT]:

  • Nhấn và giữ khi phát,buông ra để thu tín hiệu.
  • Khi phát chữ TX sẽ hiển thị trên màn hình.

3. VOLUME [VOL]: Điều chỉnh mức âm thanh ra loa.

4. TUNING DIAL [DIAL]:

  • Xoay núm [DIAL] để chọn tần số, kênh WX, số BANK và kênh nhớ mong muốn.
  • Xoay núm [DIAL] để cài đặt mức squelch và tiếng beep.

5. ANTENNA CONNECTOR [ANT]: đầu kết nối với ANTEN

6. RECALL CHANNEL UP/DOWN KEYS  [<] [>]

Nhấn để quay về các tính năng.
Nhấn để chọn lại các tần số đã gọi.

Nhấn [F] sau đó nhấn [<] / [>]  để thay thế lưu tần số hoặc chữ.

7. SQUELCH KEY [SQL.WX-ALERT]:

  • Nhấn nút [SQL.WX-ALERT] sau đó quay núm [DIAL] để điều chỉnh mức Squelch từ 0 ->24
  • Nhấn nút [F] sau đó nhấn nút [SQL.WX-ALERT] để tắt/mở tính năng WXALERT

8. POWER SWITCH [PWR]:

  • Nhấn giữ khoảng 2 giây để mở/tắt nguồn máy
  • Nhấn và giữ nút [MR.MW] cùng lúc nhấn [PWR] mở nguồn máy để vào chế động nhận bản (CLONE)

9. EXTERNAL SPEAKER AND MICROPHONE JACKS [MIC/SP]

  • Dùng để kết nối cáp chuyển đổi OPC-499 ra tai nghe

10. FUNCTION KEY [F]:

  • Nhấn nút [F] hiển thị chữ F sau đó nhấn các phím khác để vào cài đặt các chức năng khi cần sử dụng.
  • Khi nhấn chữ [ F] sẽ hiện 3 giây nếu nhấn lần nữa thì sẽ bỏ chức năng này.

11. CLEAR KEY [CLR.DEL]:

  • Nhấn nút [CLR.DEL] để quay về chế độ tần số ,bộ nhớ kênh,kênh WX, kênh gọi, kênh khẩn cấp 121,5 Mhz,mức Squelch,tiếng Beep đã được chọn.
  • Nhấn nút [F] sau đó nhấn và giữ nút [CLR.DEL] để xóa tần số đang hoạt động.
  • Nhấn nút [CLR.DEL] để xóa tên kênh nhớ trong khi chương trình đang hoạt động
  • Nhấn nút [CLR.DEL] dừng chức năng quét để quay về chế độ tần số trong khi chức năng quét đang hoạt động.

12. ANL KEY [ANL.SCAN]:

  • Nhấn để tắt/mở chức năng ANL (tự động hạn chế nhiễu do động cơ đánh lửa gây ra trong khi thu tín hiệu)
  • Nhấn [F] sau đó nhấn nút [ANL.SCAN] để bắt đầu chức năng quét.

13. EMERGENECY [121.5 MHz]: Nhấn khoảng 2 giây để chọn tần số khẩn cấp 121,5MHz

14. DC POWER JACK: Kết nối với bộ chuyển đổi AC hoặc cáp tùy chọn để sạc pin hoặc lấy điện áp trực tiếp bên ngoài sử dụng.

15. MEMORY MODE KEY [MR.MW]:

  • Nhấn để chọn chế độ kênh nhớ
  • Nhấn nút [F] sau đó nhấn nút [MR.MW] để vào chương trình lưu kênh nhớ

16. ENTER KEY [ENT.WX]:

  • Nhấn để lưu cái chữ số, và tương ứng với các số không liên tiếp khi nhập tần số.
  • Nhấn [F] sau đó nhấn [ENT.wx] để chọn chế độ kênh thời tiết
  • Nhấn để cài đặt tên bộ nhớ

17. DIGITS KEYS:

  • Dùng để nhập tần số trong dãy hoạt động của máy,bộ nhớ kênh lựa chọn,.....
