Bộ đàm Xây dựng - Công Trình - Tòa nhà



Bộ đàm là thiết bị liên lạc vô cùng hữu ích trong công việc vận hành thi công xây dựng cũng như điều phối các bộ phận bên trong tòa nhà từ tầng trệt lên tầng thượng xuống tầng hầm đòi hỏi phải luôn luôn thông suốt mọi lúc mọi nơi.
Chính vì vậy giải pháp cho việc liên lạc bên trong toàn nhà sẽ được đội ngũ kỹ sư của chúng tôi xây dựng nhằm đáp ứng việc thông tin liên lạc cho quý khách hàng khi có nhu cầu.



A.CẤU HÌNH THIẾT BỊ HỆ THỐNG

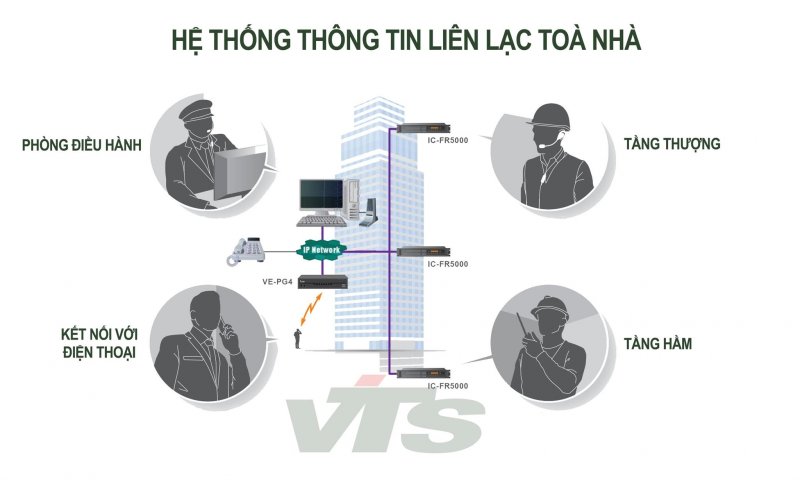

1.Sơ đồ hệ thống bộ đàm liên lạc tòa nhà, công trình xây dựng



Giải pháp liên lạc toà nhà và công trình xây dựng
Sơ đồ hệ thống liên lạc bộ đàm cho tòa nhà



2. Cấu hình thiết bị hệ thống
Cấu hình hệ thống bao gồm trạm lặp tín hiệu thu phát (Repeater) và kỹ thuật truyền dẫn bên trong tòa nhà
  • Lựa chọn dải tần số làm việc
Trong nội thành hoặc điều kiện xuyên tầng hay bị che chắn như bên trong tòa nhà và các công trình xây dựng thì Khách hàng nên sử dụng băng tần UHF dải tần số có cường độ bức xạ năng lượng cao nhằm xuyên qua các vật cản.
Đồng thời, để việc liên lạc được kết nối đến với nhau ở những vị trí làm việc có mật độ che chắn cao đòi hỏi phải liên lạc qua trạm lặp tín hiệu thu phát (Repeater) chuyên dùng được phân phối bởi hệ thống phân chia thông minh đến những vị trí bên trong tòa nhà.
  • Trạm lặp tín hiệu (Repeater)
Là máy trạm thu phát tín hiệu chuyên dùng của hãng Icom hoạt động liên tục 24/24, thiết kế nhỏ gọn phù hợp với tủ rack 19 inch, với hai modun thu phát trong 1 thiết bị. hoạt động được ở hai chế độ tương tự/ chế độ kỹ thuật số.
Chức năng thu tín hiệu và phát lại cho các máy bộ đàm khác, giúp tăng cự li liên lạc và mở rộng phạm vi phủ sóng.



Hai dòng trạm lặp tín hiệu nhãn hiệu Icom

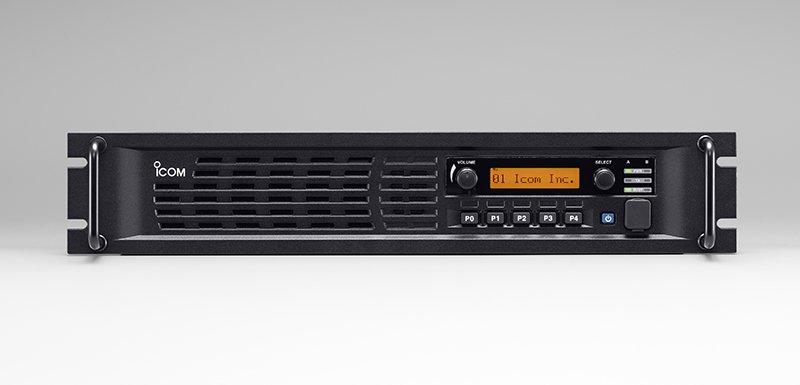

a.Trạm lặp tín hiệu (repeater) Icom IC-FR5000, IC-FR6000



Trạm lặp tín hiệu (repeater) Icom IC-FR5000, IC-FR6000
Trạm lặp tín hiệu (repeater) Icom IC-FR5000, IC-FR6000



Thông số kỹ thuật cơ bản trạm lặp tín hiệu chuyên dụng Icom IC FR5000 - IC-FR6000
  • Dải tần số: VHF: 136-174 Mhz (IC-FR5000), UHF: 400-470Mhz (IC-FR6000)
  • 2 modul RF trong một máy
  • Công suất: 50W ở bán chu kỳ hoạt động, 25W ở 100% chu kỳ hoạt động
  • Tùy chọn modul UC-FR5000 tăng lên 100W
  • 32 kênh và 5 nút lập trình, màn hình LCD – Matrix
  • 2 chế độ hoạt động kỹ thuật số/ tương tự
  • Trung kế IDAS tiên tiến
  • Chống bụi chống nước IP54
  • Tiêu chuẩn quân sự Mỹ MIL STD810
  • Sản xuất Icom Inc, Nhật Bản
  • Bảo hành 3 năm



b.Trạm lặp tín hiệu (repeater) Icom IC-FR5200H, IC-FR6200H



Trạm lặp tín hiệu (repeater) Icom IC-FR5000, IC-FR6000
Trạm lặp tín hiệu (repeater) Icom IC-FR5200H, IC-FR6200H



Thông số kỹ thuật cơ bản trạm lặp tín hiệu chuyên dụng Icom IC-FR5200H - IC-FR6200H
  • Dải tần số: VHF: 136-174 Mhz (IC-FR5200H), UHF: 400-470Mhz (FR6200H)
  • 2 modul RF trong một máy
  • Công suất 50W tại 100% chu kỳ hoạt động
  • Chế độ Kỹ thuật số, chế độ tương tự và chế độ hỗn hợp
  • Lên đến 32 kênh và 5 nút có thể lập trình
  • Trung kế loại D và lập trình từ xa
  • Chống bụi chống nước IP54
  • Tiêu chuẩn quân sự Mỹ MIL STD81
  • Hệ thống tản nhiệt rắn không sử dụng năng lượng
  • Sản xuất Icom Inc, Nhật Bản
  • Bảo hành 3 năm



B.CẤU HÌNH THIẾT BỊ LIÊN LẠC
1.Máy bộ đàm liên lạc điều hành qua hệ thống trạm lặp (Repeater) tòa nhà
Các tiêu chuẩn của máy bộ đàm liên lạc:
  • Tiêu chuẩn quân sự Mỹ MIL-STD 810 bền chắc: Là các máy bộ đàm cầm tay chuyên dùng của Icom được sản xuất theo tiêu chuẩn quân sự Mỹ MIL-STD 810 nên các thân máy của Icom vượt trội bởi tính năng bền bỉ, chịu va đập, chóng trầy xước tốt và chống nước.
  • Thiết kế thông minh,  nhỏ gọn và cơ động: Với thiết kế thông minh và độ suy hao nhỏ, các máy Icom hoạt đồng ổn định, ít bị biến đổi chất lượng âm thanh trong một thời gian rất dài, có tính cơ động rất cao phục vụ công tác điều phối các nhu cầu bên trong tòa nhà từ các vị trí cần liên lạc với nhau.
  • Tính năng kỹ thuật khi cài đặt tần số: Khi có nhu cầu liên lạc trực tiếp đến các nhóm làm việc riêng lẻ Quý khách có thể cài đặt nhiều tần số cho các nhóm làm việc khác nhau, với các đơn vị ở gần nhau cùng sử dụng bộ đàm và băng tần, tần số thì cài đặt thêm chức năng mã hóa code CTCSS/DTCS hoặc để các đơn vị lân cận không bị can nhiễu vào quá trình sử dụng của đơn vị mình.
2.Bộ đàm cầm tay thông dụng chuyên dùng của Icom
a. Bộ đàm cầm tay “nồi đồng cối đá'' Icom IC-F3003, IC-F4003
Cấu hình bao gồm:
  • Thân máy chính
  • Pin BP-265 Li-ion 1900mAh,
  • BC-193, Anten, bát cài.

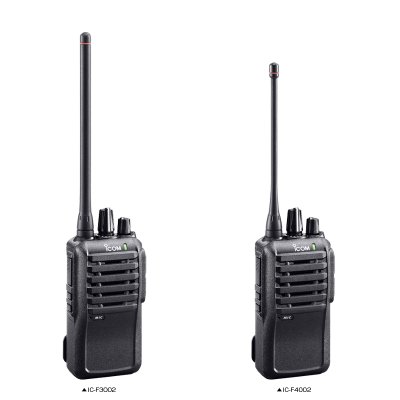

Bộ đàm Icom IC-F3002, IC-F4002, IC-F3003, IC-F4003
Bộ đàm Icom IC-F3002, IC-F4002, IC-F3003, IC-F4003
Tính năng kỹ thuật cơ bản:
  • IP-54: Chống bụi, chống nước
  • Công suất: 5/4.5W
  • Công suất âm thanh: 800mW
  • Kênh: 16
  • Tương thích MDC 1200
  • Tiêu chuẩn quân sự Mỹ MIL-810
  • Xuất xứ: Icom Inc, Nhật Bản
  • Bảo hành: 3 năm
Xem ngay dòng bộ đàm nồi đồng cối đá của IcomIC-F3003 - IC-F4003



b. Bộ đàm cầm tay nhỏ gọn Icom IC-F1000/F2000/F1000T/F2000T
Cấu hình bao gồm:
  • Thân máy chính
  • Pin BP-279 Li-ion 1485mAh,BC-213, anten, bát cài
  • Tùy chọn cấu hình Pin 280 Li – ion 2280 mAh

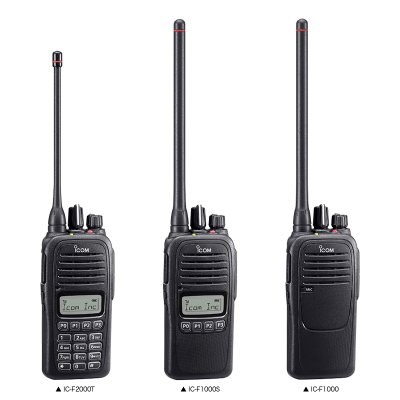

Bộ đàm Icom IC-F1000, IC-F2000, IC-F2000T nhỏ gọn và chắc chắn
Bộ đàm Icom IC-F1000, IC-F2000, IC-F2000T nhỏ gọn và chắc chắn
Tính năng kỹ thuật:
  • Màn hình LCD 8 kỹ tự (F2000T), Không bàn hình( F1000, F2000)
  • IP-67: Chống bụi, chống nước
  • Công suất: 4.5W
  • Kênh: 128
  • Tương thích MDC 1200, hiển thị số ID
  • Tiêu chuẩn quân sự Mỹ MIL-810
  • Xuất xứ: Icom Inc, Nhật Bản.
  • Bảo hành: 3 năm
Xem ngay dòng bộ đàm nhỏ gọn Icom: IC-F1000/F2000 - IC-F1000T/2000T



3. Bộ đàm cố định sử dụng làm trung tâm điều hành
Đối với phòng làm việc cố định điều hành Trung tâm của từng bộ phận, phòng ban thì cần điều hành qua bộ đàm trạm đặt tại phòng điều phối sử dụng anten đế từ lắp bên ngoài mỗi phòng để tăng hiệu quả liên lạc với độ nhạy và công suất máy cao dễ dàng kết nối với tất cả các máy bên trong và bên ngoài tòa nhà các model máy cố định Icom như:



a. Bộ đàm điều hành trung tâm Icom IC-F5061D (VHF), IC-F6061D (UHF)
Là dòng bộ đàm chuyên dùng làm trung tâm điều hành với chức năng hiển thị số ID các cuộc gọi đến, cắt mở từ xa thông qua tín hiệu vô tuyến.

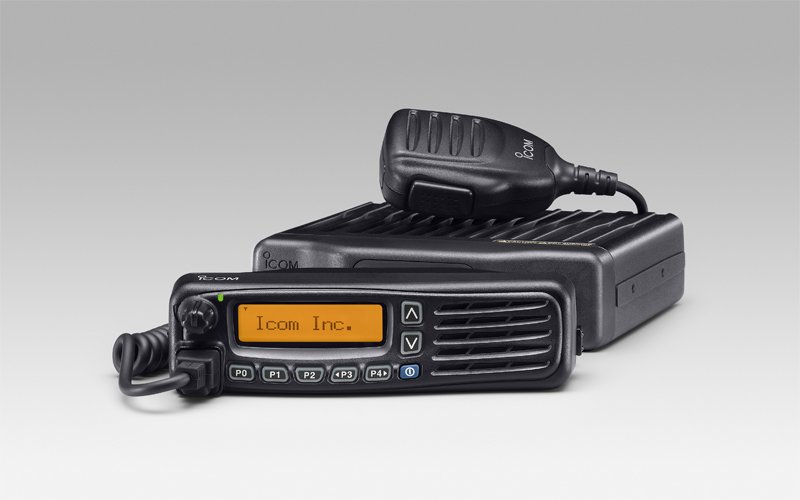

Bộ đàm điều hành trung tâm Icom IC-F5061D, IC-F6061D
Bộ đàm điều hành trung tâm Icom IC-F5061D, IC-F6061D
 Thông số kỹ thuật cơ bản:
  • Dải tần số: VHF: 136-174Mhz (IC-F5061D), UHF: 400-470Mhz(IC-F6061D)
  • Công nghệ kỹ thuật số IDAS/ tương tự
  • Màn hình LCD Matrix
  • 512 kênh, 128 nhóm, quản lý 500 ID
  • Công suất 50W (IC-F5061D), 45W (IC-F6061D)
  • Tương thích MDC1200: PTT ID, khóa, mở bộ đàm từ xa các máy con trong hệ thống
  • Chế độ liên lạc 1 chiều, 2 chiều
  • Âm thanh rõ ràng, trung thực, không còn hiện tượng sôi xè bộ đàm khi tín hiệu yếu như công nghệ Analog (tương tự)
  • Chống bụi chống nước IP54
  • Tiêu chuẩn quân sự Mỹ MIL STD810
  • Giảm 50% phí tần số ở chế độ kĩ thuật số
  • Sản xuất: Icom Inc, Nhật Bản
  • Bảo hành 3 năm
Xem ngay dòng bộ đàm điều hành trung tâm Icom IC-F5061D - IC-F6061D



b.Bộ đàm điều hành trung tâm Icom IC-F5023H (VHF), IC-F6023H (UHF)

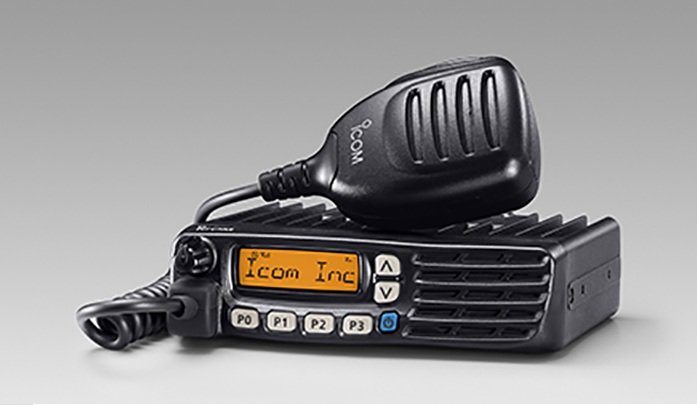

Bộ đàm điều hành trung tâm Icom IC-F5023H, IC-F6023H
Bộ đàm điều hành trung tâm Icom IC-F5023H, IC-F6023H
Thông số kỹ thuật cơ bản
  • Dải tần số: VHF: 136-174Mhz (IC-F5023H), UHF: 400-470Mhz(IC-F6023H)
  • Công nghệ Analog (kỹ thuật tương tự)
  • 128 kênh, 8 nhóm
  • Công suất 50W (IC-F5023H), 45W (IC-F6023H)
  • Tương thích MDC1200: PTT ID, chịu khóa, mở bộ đàm từ xa từ máy tổng đài Icom
  • Chống bụi chống nước IP54
  • Tiêu chuẩn quân sự Mỹ MIL STD810
  • Âm thanh rõ ràng, trung thực
  • Sản xuất: Icom Inc, Nhật Bản
  • Bảo hành 3 năm
Xem ngay dòng bộ đàm trung tâm Icom IC-F5023H - IC-F6023H





 Bạn đang có nhu cầu sử dụng hệ thống bộ đàm để liên lạc vận hành cho tòa nhà và các công trình xây dựng hãy liên hệ ngay với chúng tôi  - Công ty Cổ Phần Giải Pháp Kỹ Thuật Việt để được tư vấn, thiết kế các hệ thống thông tin liên lạc bộ đàm phù hợp với nhu cầu sử dụng, tiết kiệm chi phí và nhiều lợi ích khác mà VTS đem lại cho Bạn.
